大辉狼D8W称重监测防控仪

近年来,许多企业和个体因物料过磅称重时,称重衡器被不法份子使用遥控器干忧作弊伤透脑筋,遥控器通过远距离无线控制,体积小,隐蔽性强,非专业人员无法识别,让广大地磅用户防不胜防。本公司针对目前出现的非法遥控作弊器进行研究实验,最终成功推出大辉狼系列防作弊产品。大辉狼称重监测防控仪产品面向市场后,获得了客户的一致好评,并协助企业成功查获数百起非法作弊案件,为企业避免了损失。本产品通过单片机智能识别并屏蔽作弊遥控器,真正做到了为企业创造一个公平、公正的称重环境。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述
参数

大辉狼D8W称重监测防控仪使用说明书

第一章  概述



  感谢您购买南昌领帆电子科技有限公司研发、生产的大辉狼系列称重监测防控仪。在使用本产品之前,请仔细阅读本说明书,充分了解本产品功能以便发挥其最佳性能。
  我们建议您参照本说明书正确操作一次本产品,确保您能正确无误的操作,以免正式投入使用时因失误造成不必要的损失。
  近年来,许多企业和个体因物料过磅称重时,称重衡器被不法份子使用遥控器干忧作弊伤透脑筋,遥控器通过远距离无线控制,体积小,隐蔽性强,非专业人员无法识别,让广大地磅用户防不胜防。本公司针对目前出现的非法遥控作弊器进行研究实验,最终成功推出大辉狼系列防作弊产品。大辉狼称重监测防控仪产品面向市场后,获得了客户的一致好评,并协助企业成功查获数百起非法作弊案件,为企业避免了损失。本产品通过单片机智能识别并屏蔽作弊遥控器,真正做到了为企业创造一个公平、公正的称重环境。

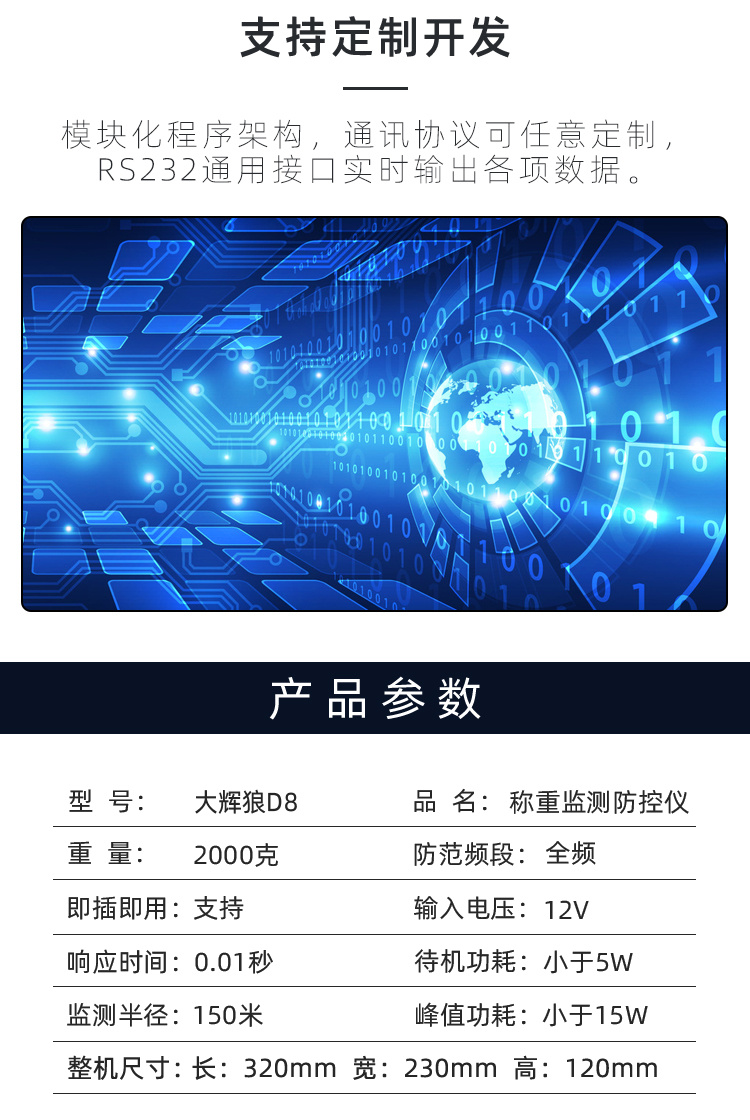

第二章  参数配置



品种

参数

数量

D8W

整机规格

长:320mm

1台

宽:230mm

高:120mm

重量:

2000

颜色:

屏蔽频段:

全频

输入电压:

12V

峰值功耗:

小于15W

待机功耗:

小于5W

监测响应时间:

0.01

监测半径:

150

通讯方式

4G物联网

天线

高增益天线

8根

电源适配器

12V 2A

1个

*车载电源线



1条

使用说明书



1本

包装盒

375*275*150mm

1个

注:带*为选配附件。



第三章  安装及按键功能



一、产品图解

1

①.高增益天线  ②. 仪表串口   ③. 电脑串口
④. 升级口     ⑤. 12V输入    ⑥. 电源开关
⑦. 信号指示灯 ⑧.工作指示灯   ⑨.按键区
⑩.触摸显示屏

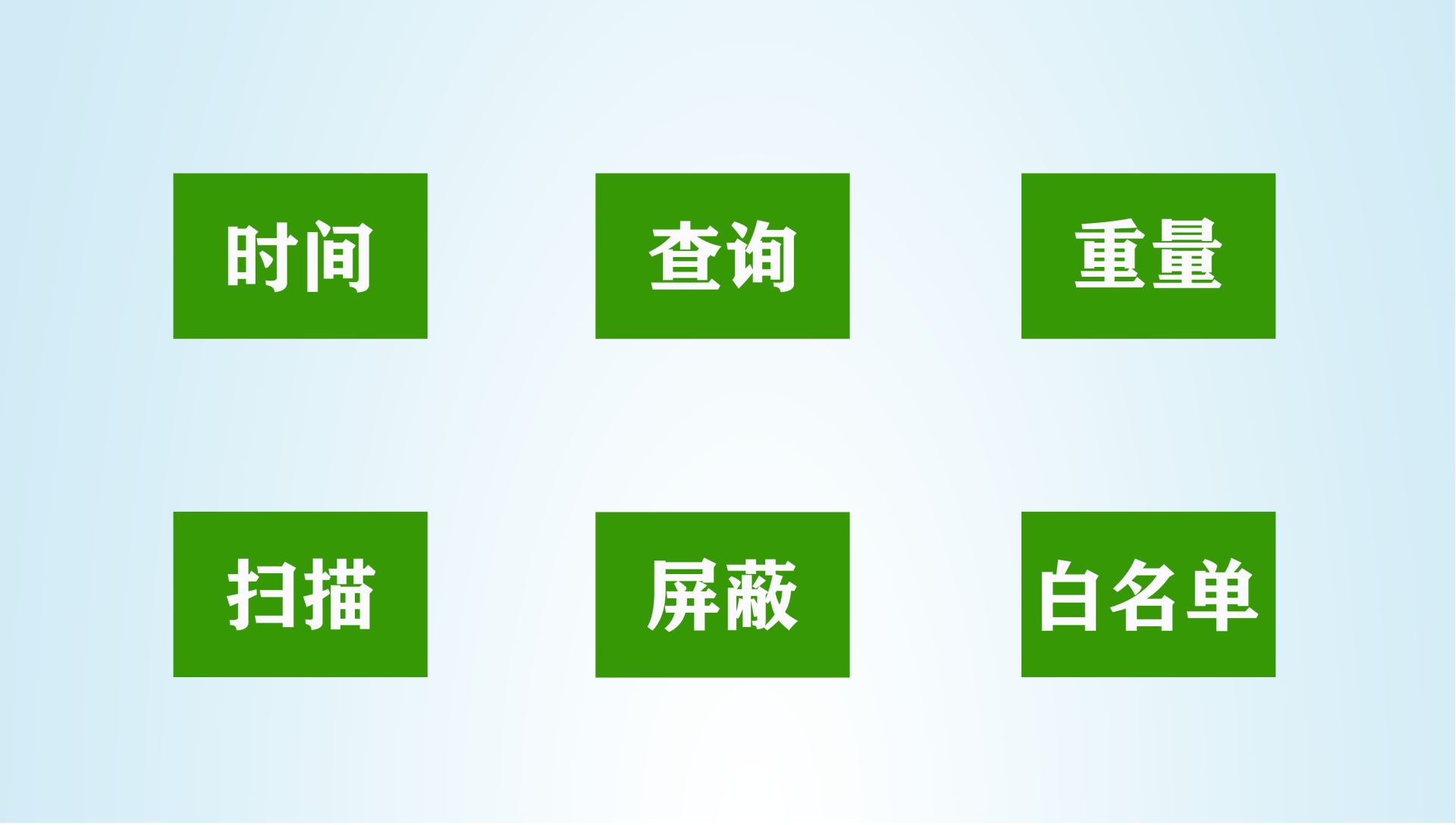

二、功能介绍



时间栏:设置系统时间
查询栏:查询遥控记录、开关机记录
重量栏: 显示重量数据
扫描栏:扫描地磅是否曾被遥控
屏蔽栏:选择屏蔽模式
白名单:设置系统白名单


三、天线安装
天线上依次标有【1】【2】【3】【4】【5】【6】【7】【8】编号。安装天线时,依次对应编号装上8根天线,切记不要打乱此顺序,并确保每根天线旋紧到底,再将仪器放在合适的位置即可。
四、物联网功能
大辉狼称重防控仪D8W具有物联网功能,通过内置的4G物联网模块连接云端服务器。
使用手机微信小程序可以方便地对设备进行远程监控,实时查看遥控报警记录、遥控重量记录、网络连接记录、仪表连接记录、设备工作状态等相关数据。
当设备产生遥控报警、重量报警、开关机、工作状态发生改变、与称重仪表连接或断开时,大辉狼公众号发送报警通知给用户,大辉狼小程序里可查看报警详情。
网络指示灯说明:信号强度指示灯代表移动信号的强度,5格为满格,4G指示灯长亮代表4G模块已启动,网络指示灯闪烁代表网络通讯正常。



第四章操作说明


一、仪器开机
插上12V电源适配器,打开仪器电源开关,仪器开机自检并进入自动屏蔽模式。
二、设置自动屏蔽
仪器主机开机后按“自动”键,自动指示灯点亮,进入自动屏蔽模式,防控仪扫描半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作,仪器语音报警提示“检测到疑似信号,请注意防范”,仪器报警和屏蔽指示灯点亮,并语音提示三声屏蔽功能已开启,此时非法遥控信号已经被屏蔽,汽车下磅后作弊者作弊的吨位会显示在地磅显示屏上,不能被遥控清零。
三、设置自动还原
按“还原”键还原灯亮进入自动还原模式,防控仪扫描半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作,仪器语音报警提示“检测到疑似信号,请注意防范”,仪器报警指示灯点亮,并自动发出清除遥控数据指令,还原真实重量。
四、设置重量显示
与称重仪表相连接,连接成功后,点击屏蔽栏,选择重量显示模式,防控仪扫描半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作,仪器语音报警提示“检测到疑似信号,请注意防范”,仪器报警指示灯点亮,同时自动显示出当前重量,真实重量,遥控重量。
五、设置直接屏蔽
1、按“屏蔽”键屏蔽指示灯点亮即进入屏蔽状态。此时所有非法遥控信号已经被屏蔽。
2、屏蔽状态下如有非法遥控信号不会语音提示。
六、设置监测报警
按“监测”键监测指示灯点亮即进入监测报警模式,防控仪扫描半径150米范围内所有地磅遥控的操作。一旦检测到有遥控操作,仪器语音报警提示“检测到疑似信号,请注意防范”,并进行记录,但是不开启屏蔽。
七、分键验证非法作弊信号
分键验证功能属我公司业内首创,此功能在记录作弊者作弊吨位的同时,对其非法作弊器设置的每键吨位均可以在称重仪表上还原。方法如下:
按【验证】栏,再按下方的1键2键3键4键5键6键7键8键,按要验证的那条记录右方的【发送】即可将每个按键所设的吨位还原至称重仪表上。

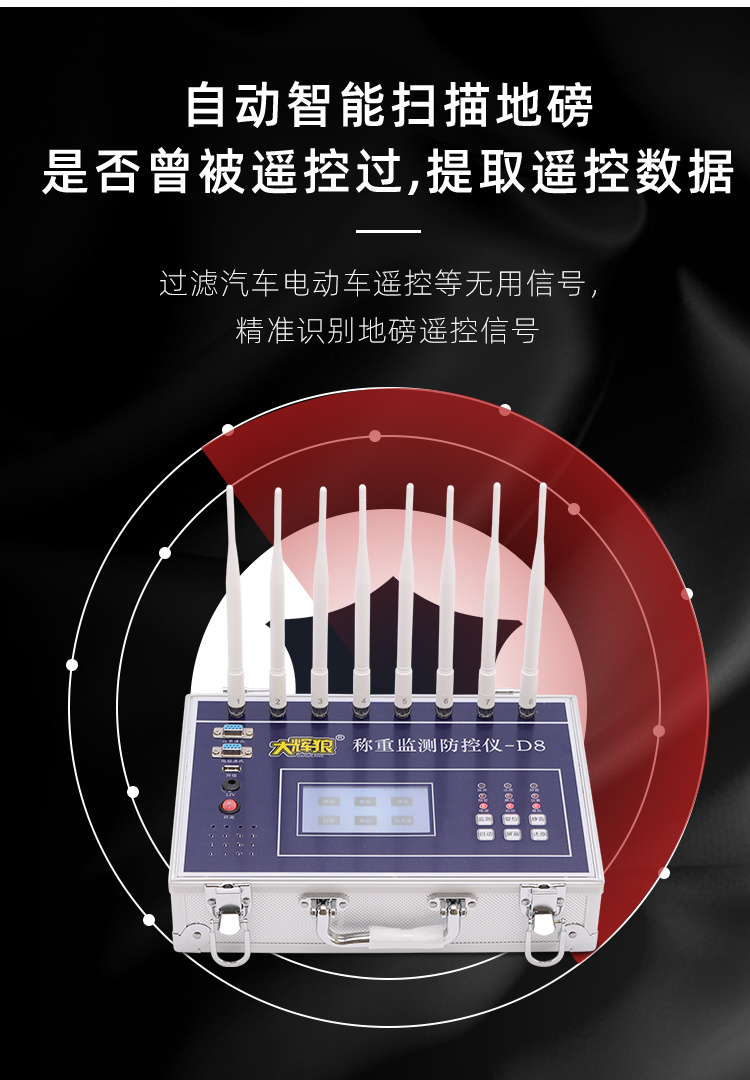

八、扫描功能
按【扫描】栏,按【3、4、5、6】其中的一个键,再按【开始】键开始扫描,在扫描过程中请注意观察地磅显示屏有无数值变化。如果地磅显示屏出现了数值说明曾被使用过遥控。
当地磅显示屏出现一个数值时按【开始】键暂停扫描,再按【8】键然后点按【回扫】键直到地磅显示屏回到0最后按下【保存】键保存扫描到的码值,当仪表出现一个数字时,按一下【确认】暂停扫描,然后选择【8】键,按【回扫】键直到仪表归零,再按【确认】键保存码值到常用码。
要对扫描的码值进行验证,进入【查询】栏,选择【常见码查询】,最上面一条就是刚才保存的码值。按屏幕下方【1 2 3 4 5 6 7 8】,再按【发送】即可代替遥控器的8个按键进行验证了
九、查询功能
点击“查询”栏可以查询最近三个月的报警记录,开关机记录,常见码记录,遥控重量记录,也可以清空记录,有效防止企业内部人员与外部人员勾结,过磅时关闭防控仪的行为。
十、白名单
白名单:可以在该参数设置里输入您想设置的白名单遥
控器详细信息,设置成功后将过滤该信号。
白名单设置功能里可设置5个名单。需要准确输入遥控频率、芯片、电阻才能设置成功。如其中一个设置输入错误,防控仪依然会报警与屏蔽,白名单设置失败。遥控频率、芯片、电阻等内容可在【验证栏】里查询到。
设置时在频率、芯片、电阻类型下方,方框处,选择输入相应参数,点击【保存】,保存参数设置。
点击弹窗检测到白名单遥控屏幕辉弹窗提示,但不语音报警,点击不弹窗则无弹窗提示。
十一、仪表连接
将仪器串口与称重仪表串口相连接,仪器与称重仪表连接后,只有有称重数据或者遥控改变了地磅数据的情况下才监测报警,没有重量变化的遥控信号会自动过滤掉。
仪表通讯串口接线方式:2脚是TX、3脚是RX、5脚是GND。
十二、电脑连接
将电脑串口与电脑主机串口相连接,电脑端安装奥特威称重软件,连接成功后,接收到遥控信号,称重软件和手机端APP会联网报警,如需与其他称重软件对接可以与本公司技术部联系对接。
十三、密码修改
点击【时间】再点击【修改】,输入旧密码,再输入两次新密码后点击【确认】即修改成功。为防止企业内外勾结【白名单】栏、【验证】栏、【查询】栏三项均需要管理员密码才可以进入。

第五章注意事项


1、严禁使用非标配电源适配器给本产品供电。
2、本产品为高频射频精密仪器,非专业人员私自拆卸会损坏仪器性能。
3、本产品的屏蔽网对所有的遥控适用,因此请灵活合理的选用工作模式。
4、防控仪的屏蔽范围是以本产品为中心的半径区域有效,因此请注意正确选择摆放的位置。
5、本产品应放在合适的位置使用,以发挥最佳效果。建议尽量放在离地面高一点的地方。严禁直接放在地面使用,与地磅之间尽可能避开大型物体或强电场,大型用电器等物体。
6、请尽量避免将本产品常期置于高温,潮湿,强光,雨水等极端环境中工作。
7、长时间不使用,请断开电源适配器的电源。
8、为了安全起见,如遇雷雨天气请断开电源适配器的电源。
9、务必安装好天线再开机,以免损坏内部无线模块!


第六章商标与版权


1、【大辉狼】为南昌领帆电子科技有限公司在中国注册商标。
2、本手册版权为南昌领帆电子科技有限公司所有。
3、【大辉狼】品牌商标注册号:15781299号。
4、以上商标及手册版权由中华人民共和国知识产权法保护,未经许可严禁以任何方式使用以上商标及手册全部或部分图片和文字内容。


保修卡


保修说明
此保修说明请用户妥善保管,以作维修凭证。
产品自购买之日起十二个月内在正常使用和维护的情况下,机器本身机件材料及工艺出现问题,发生故障经查验属实,本公司将提供免费调换产品。
仪器自购买之日起终身维修。
产品因错误安装,操作而导致机器损坏,人为损坏或疏忽进水,或其他物质渗入机内造成损坏的,本公司不免费维修。

产品名称

大辉狼称重监测防控仪

型号



购买日期



购买数量



购买单位



备注
